přestavba analogové elektrické soupravy na digitál, montáž nového motoru a osazení lidičkami | josefimo.kl@gmail.com | |||
Na Aukru zakoupena starší elektrická souprava E485, vzhledově velice pěkně vypadající. Byla provedena v analogu a napájení systém Marklin. Výrobce soupravy 43910 je Roco. A protože vypadala fakt perfektně, rozhodl jsem se ji předělat na 2kolejné napájení a zdigitalizovat. |
|||||
![]() |
![]() |
![]() |
|
|
|

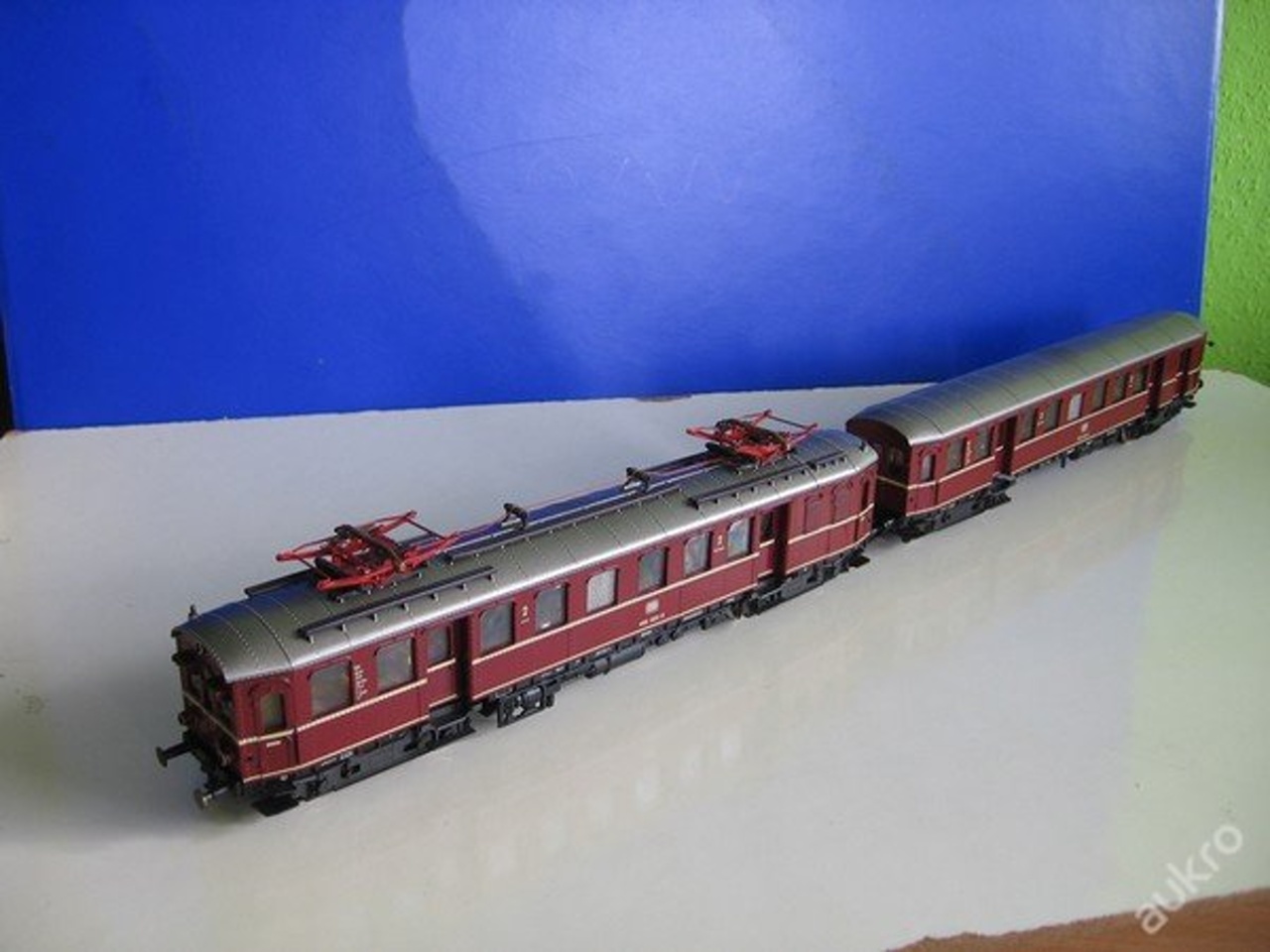

takhle ke mne souprava dorazila |

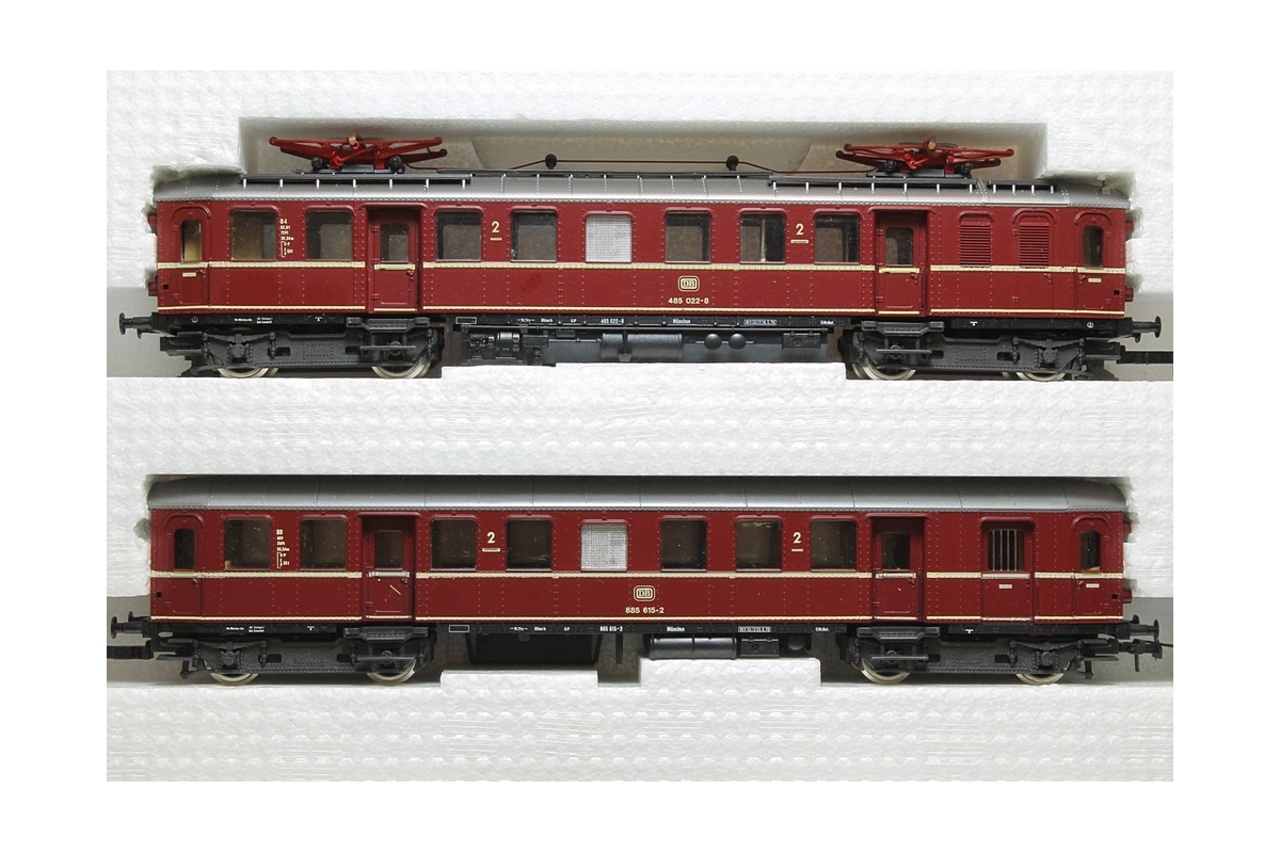

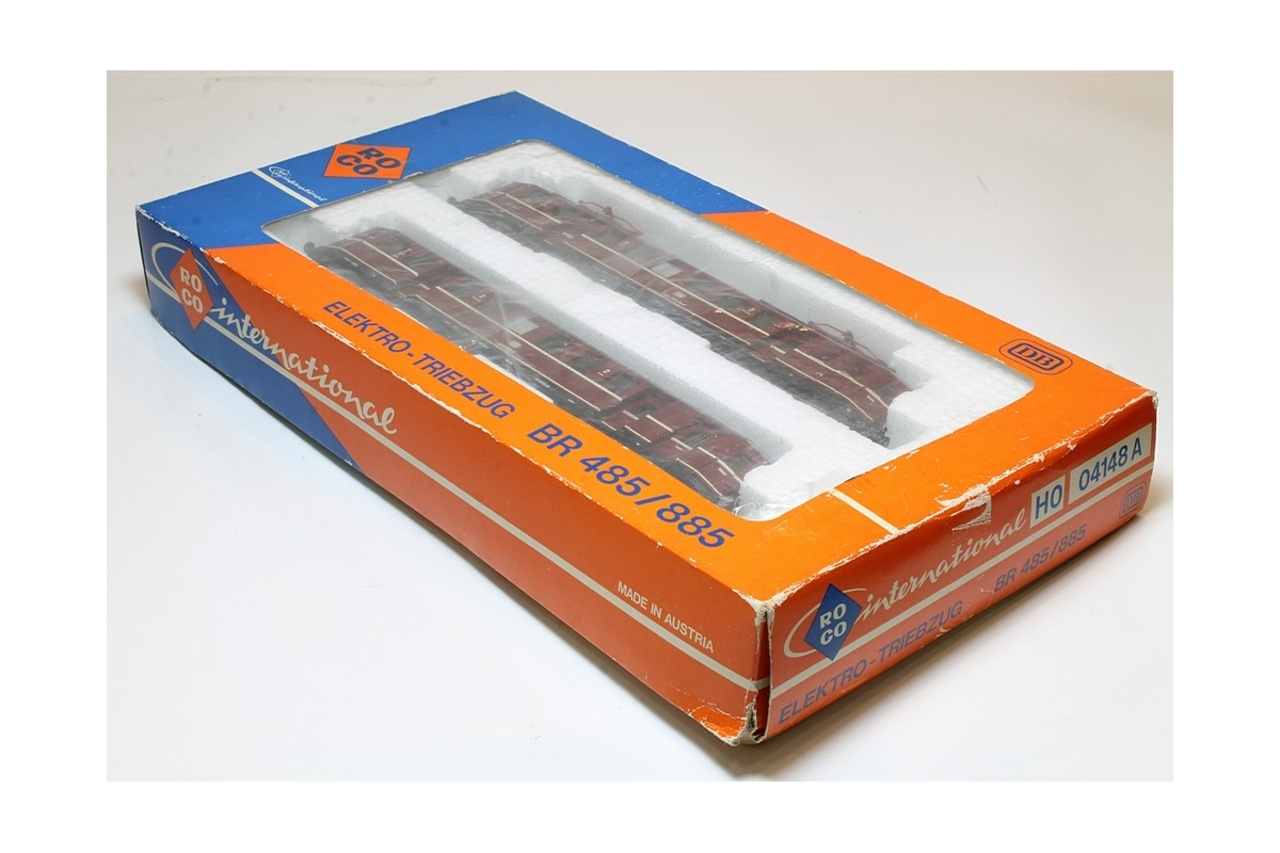

krásný to pohled na oba vozy v původním balení |

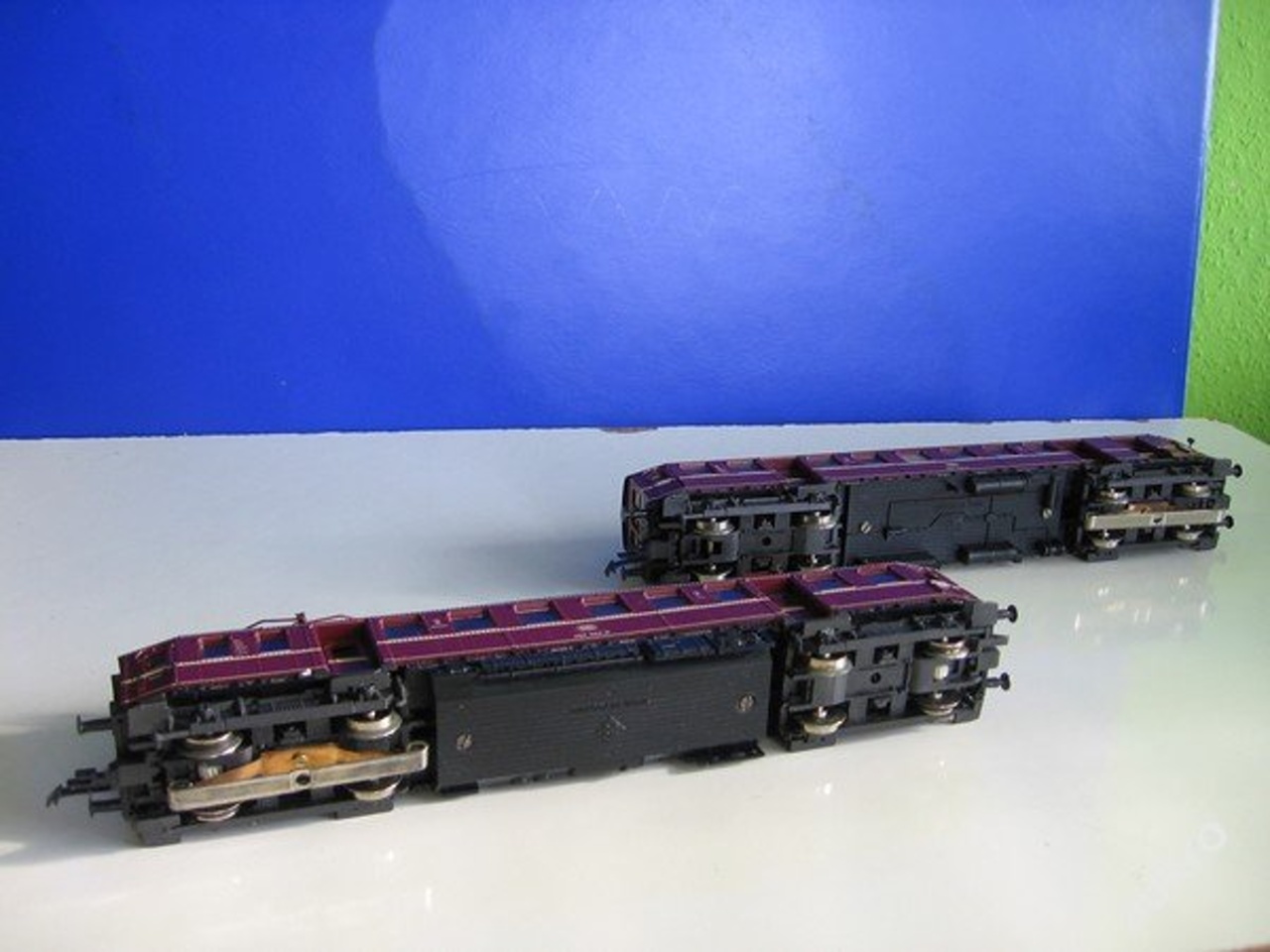

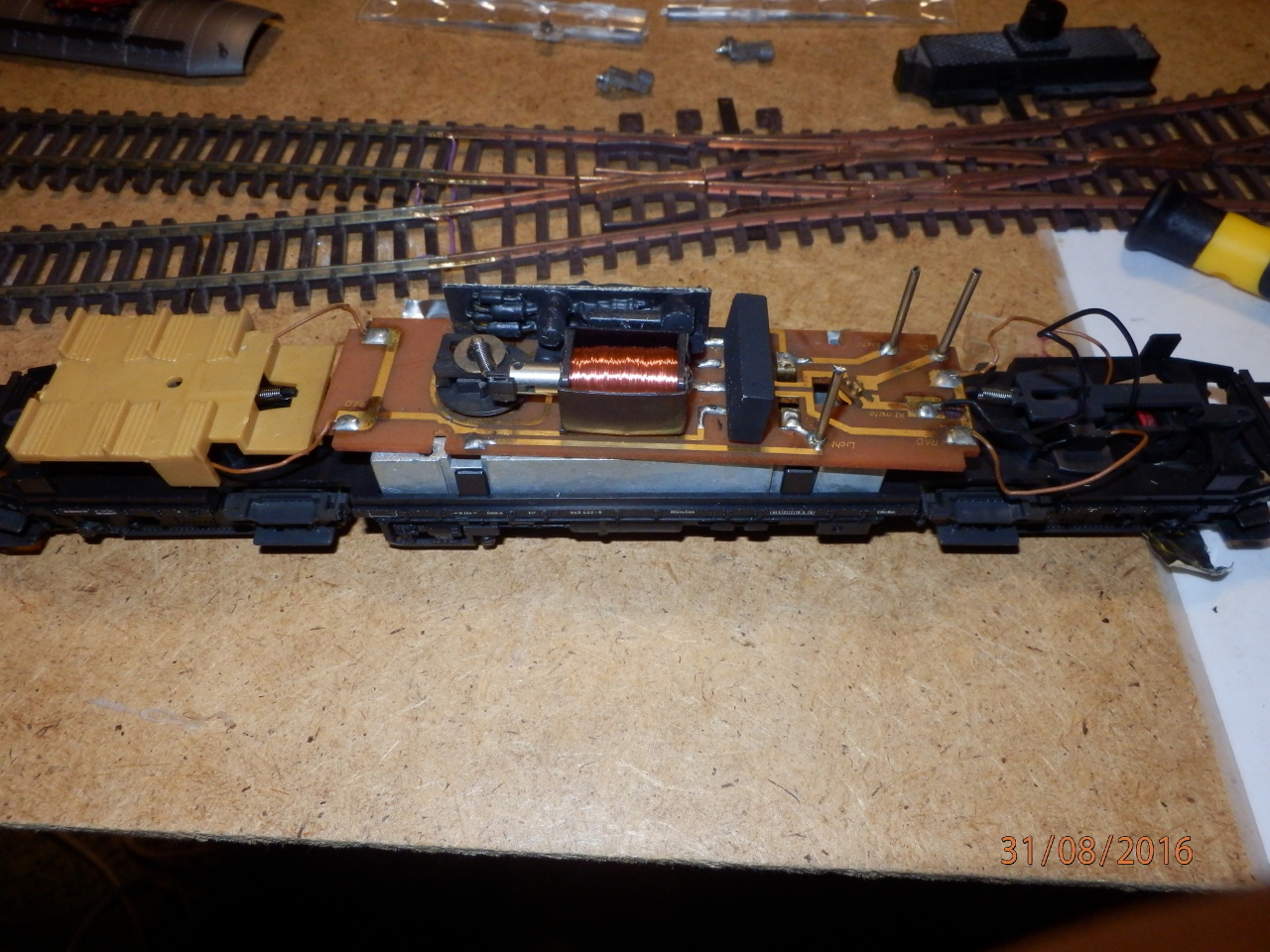

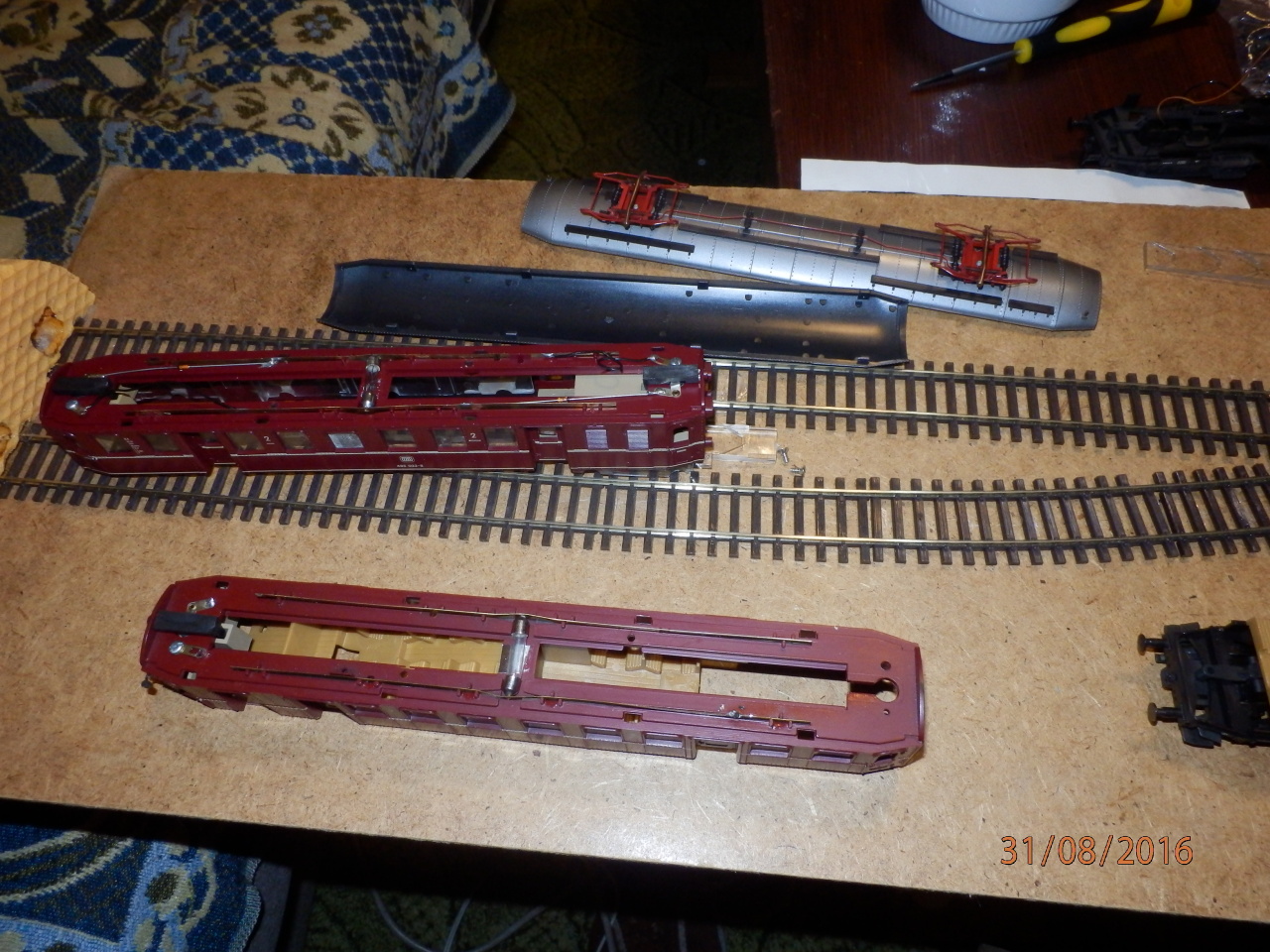

pohled na podvozek vlaku napájení Marklin, tj. středové snímání elektřiny z kolejí | rozebrané oba vozy | motorová část - pohled na původní ovládání světel a odběru elektřiny z pantografu | jiný pohled detail |
|
|
|
|
|
|

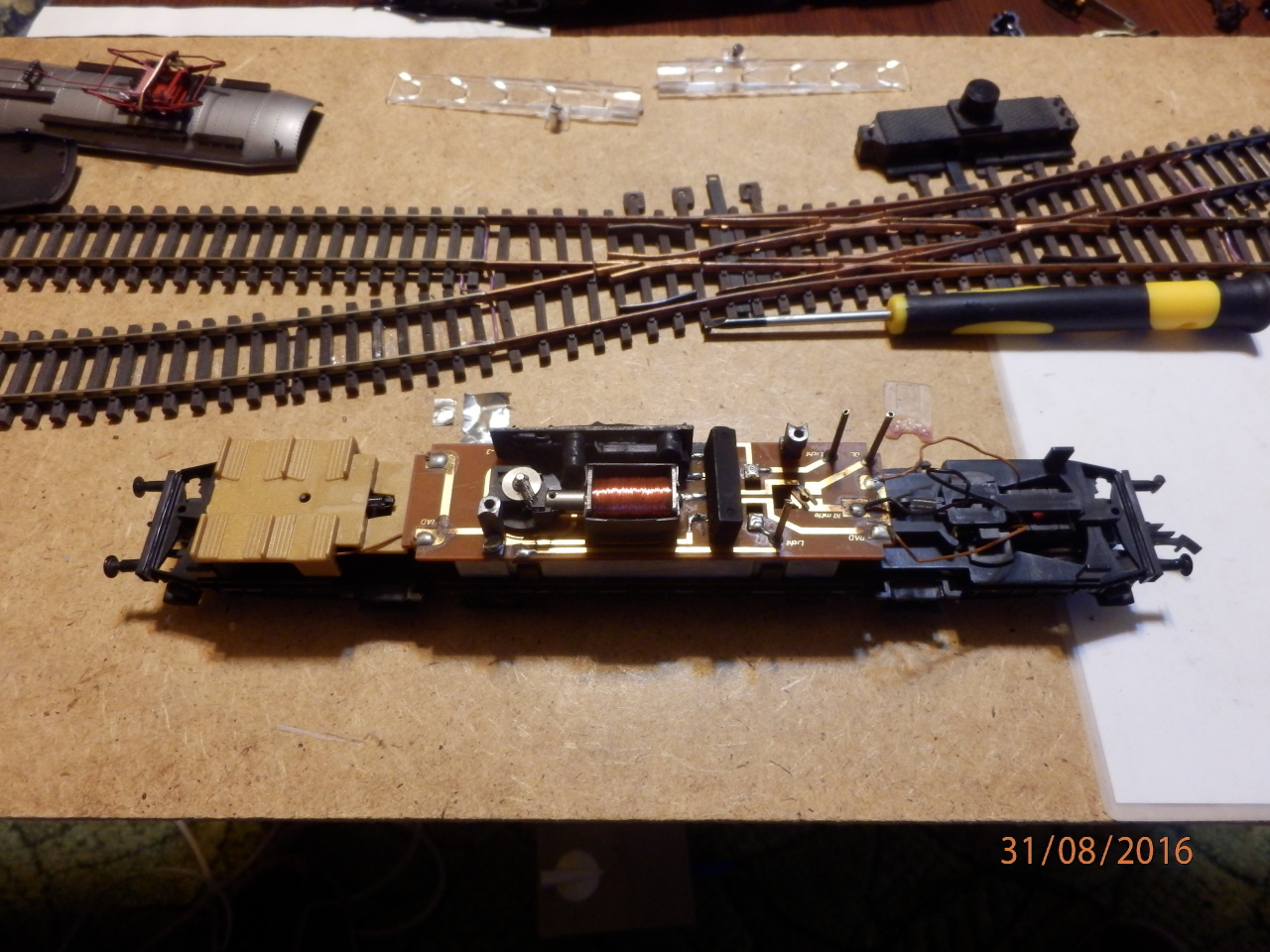

motorová a řídící část |

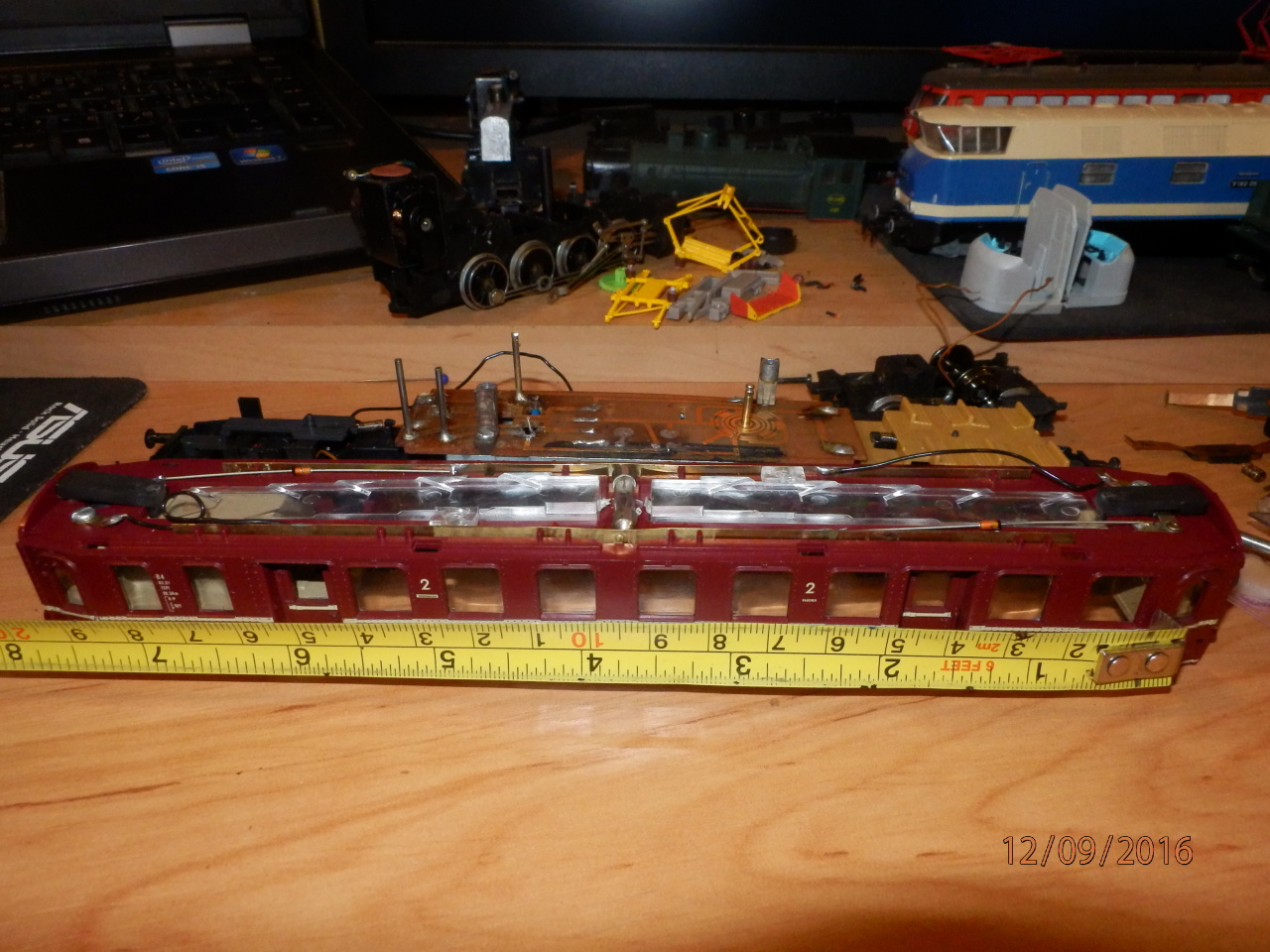

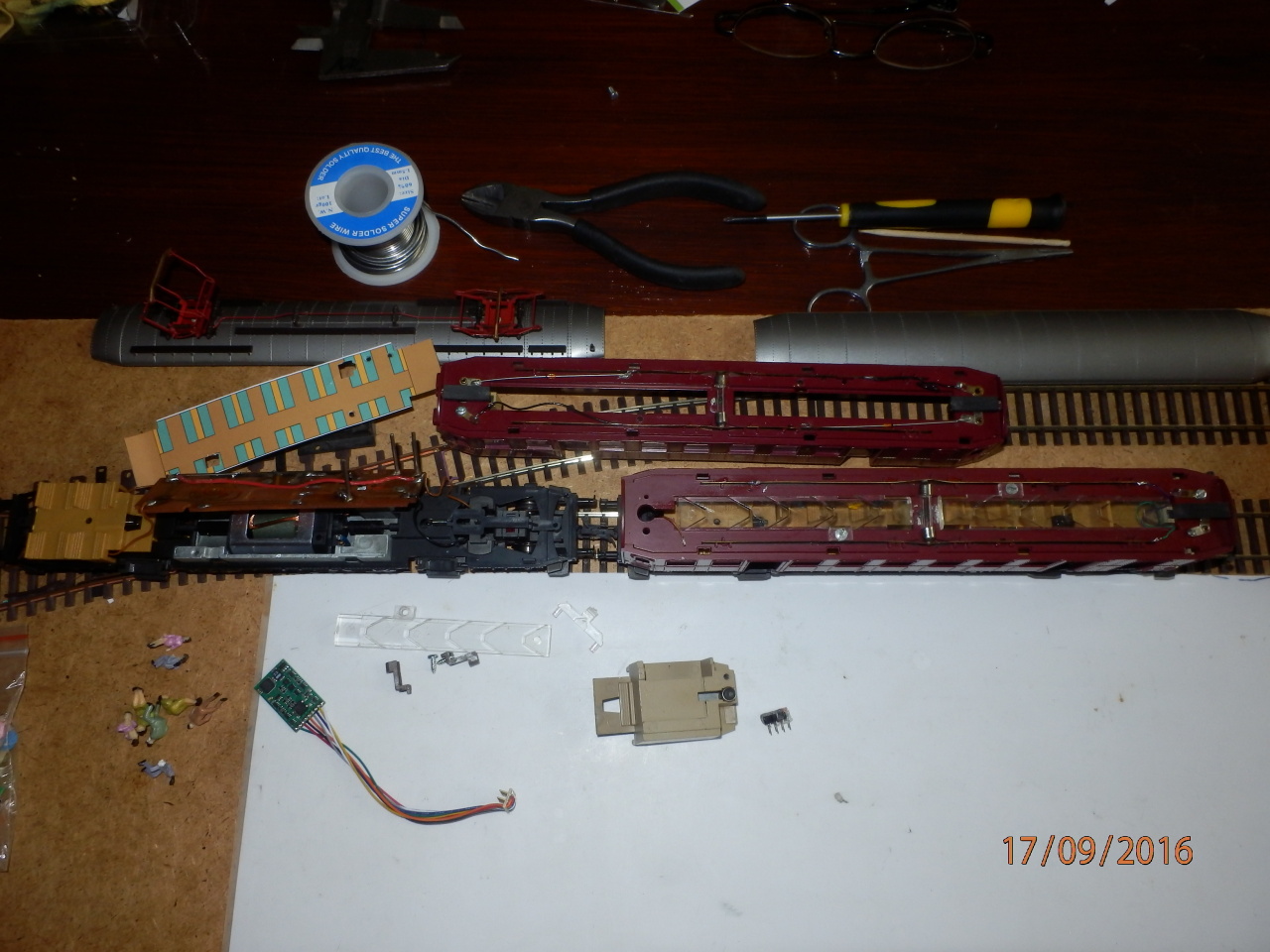

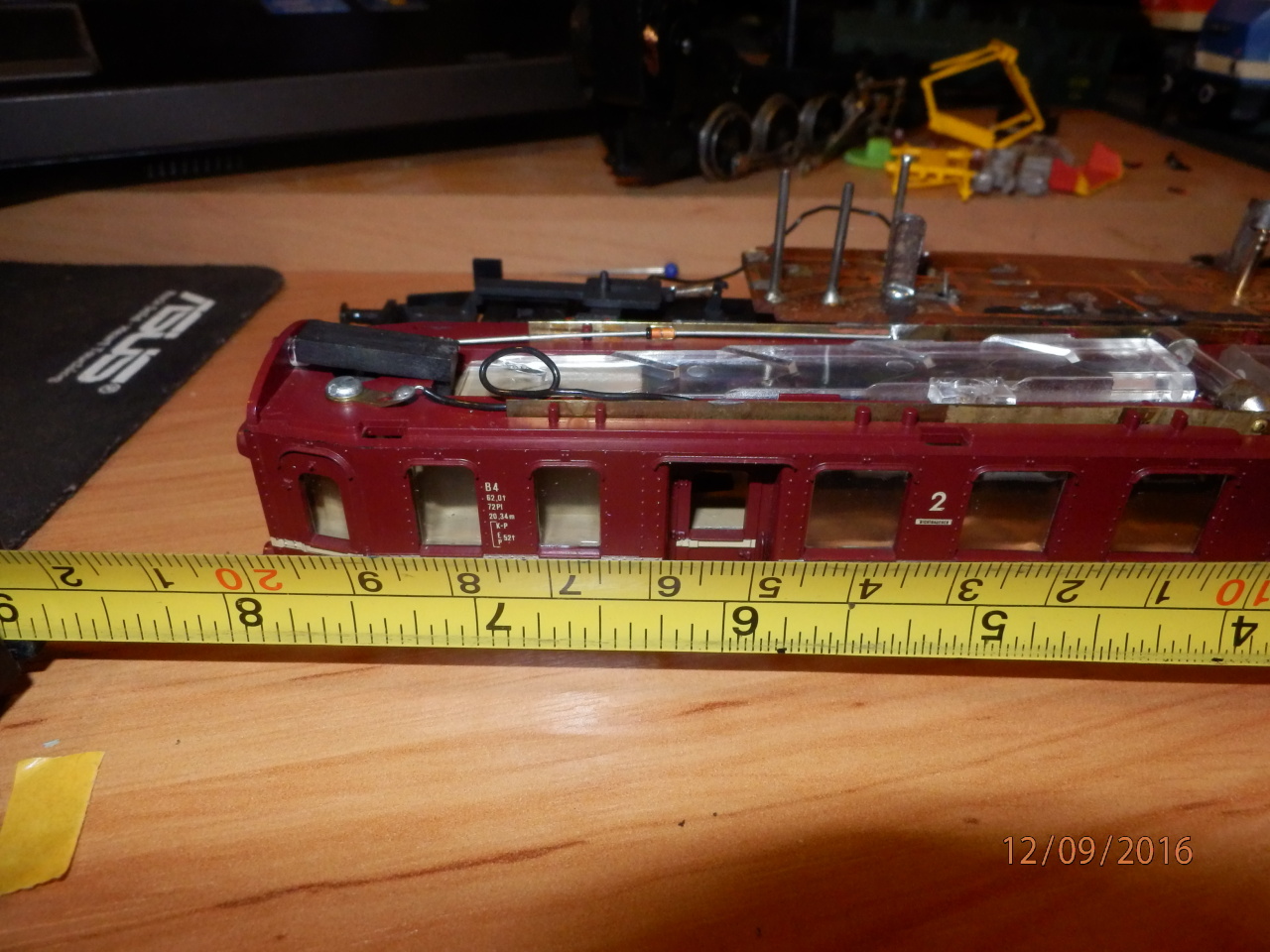

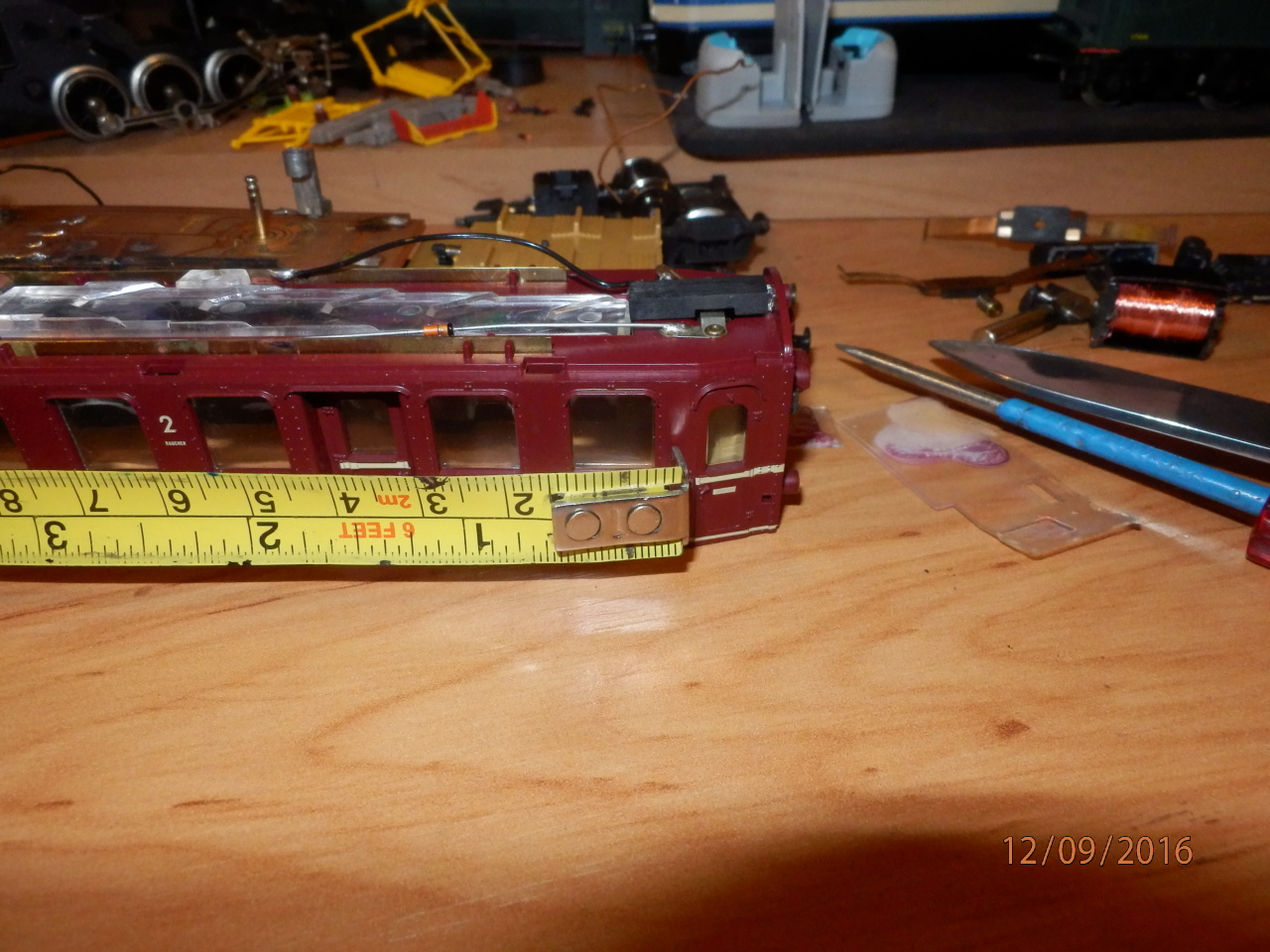

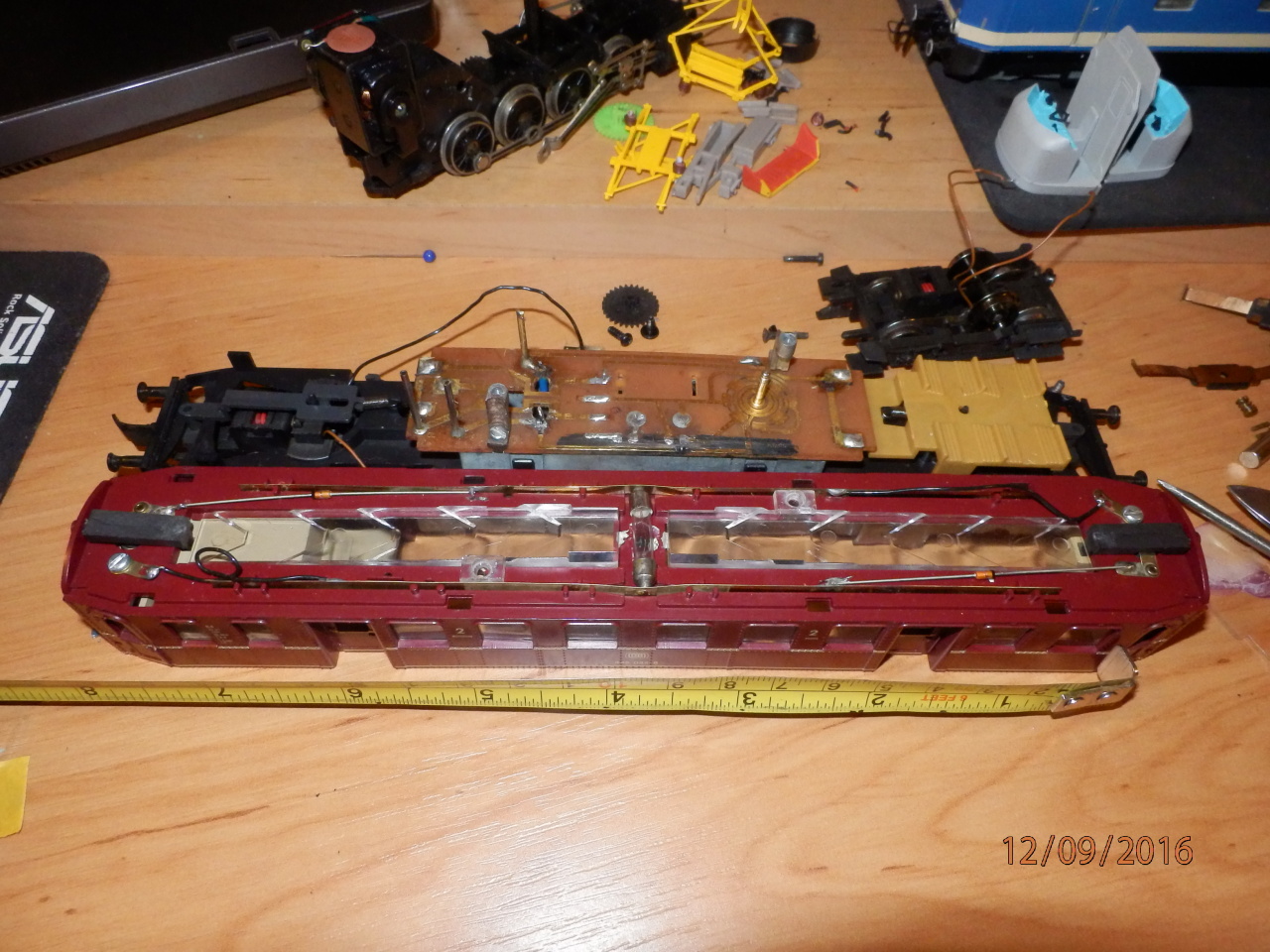

+ karoserie. V pozadí rozebraná BR55, V180-059 a díly z makety Laminátky, kterou jsem zmotorizoval a zdigitalizoval | motorová a řídící část s karosérií | detailnější pohled na osvětlení vozu, pravá část | detailnější pohled na osvětlení vozu, levá část | pohled na jednotlivé díly včetně budoucího dekodéru |
|
|
|
|
|
![]() |

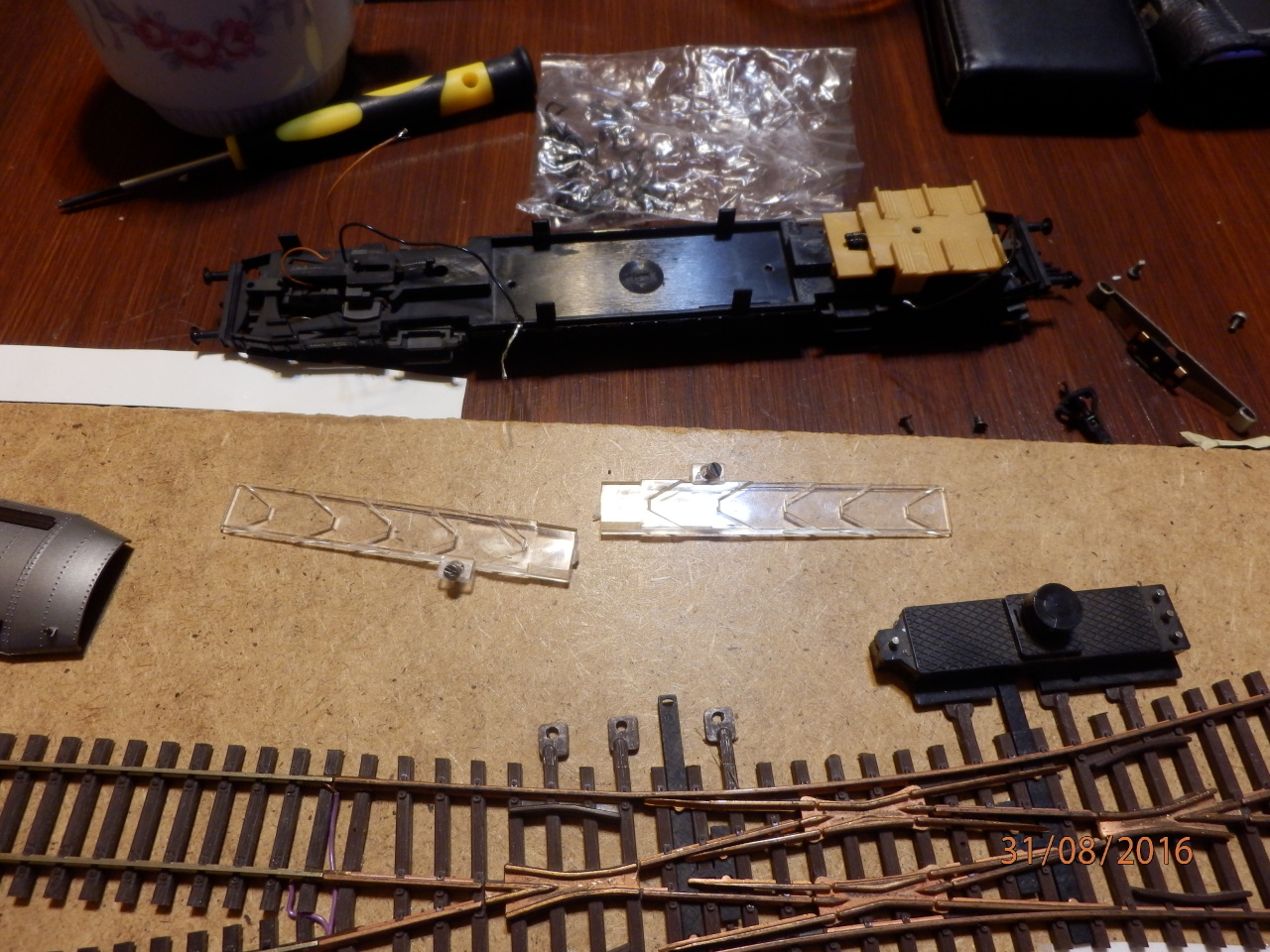

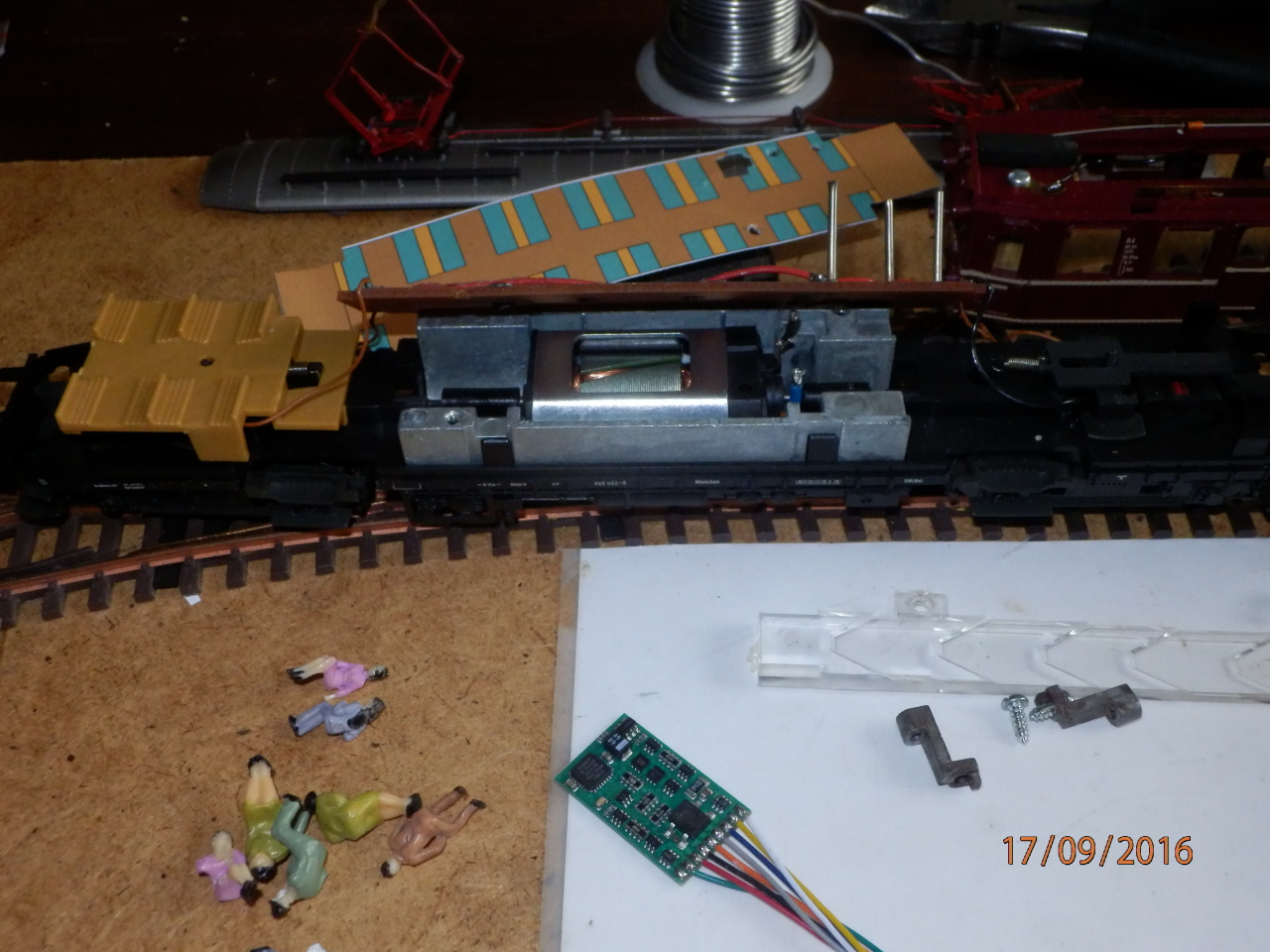

detail na nový 5-ti pólový motor, dekodér a imitace podlahy | přípojný vagón, plexi rozvod světla |

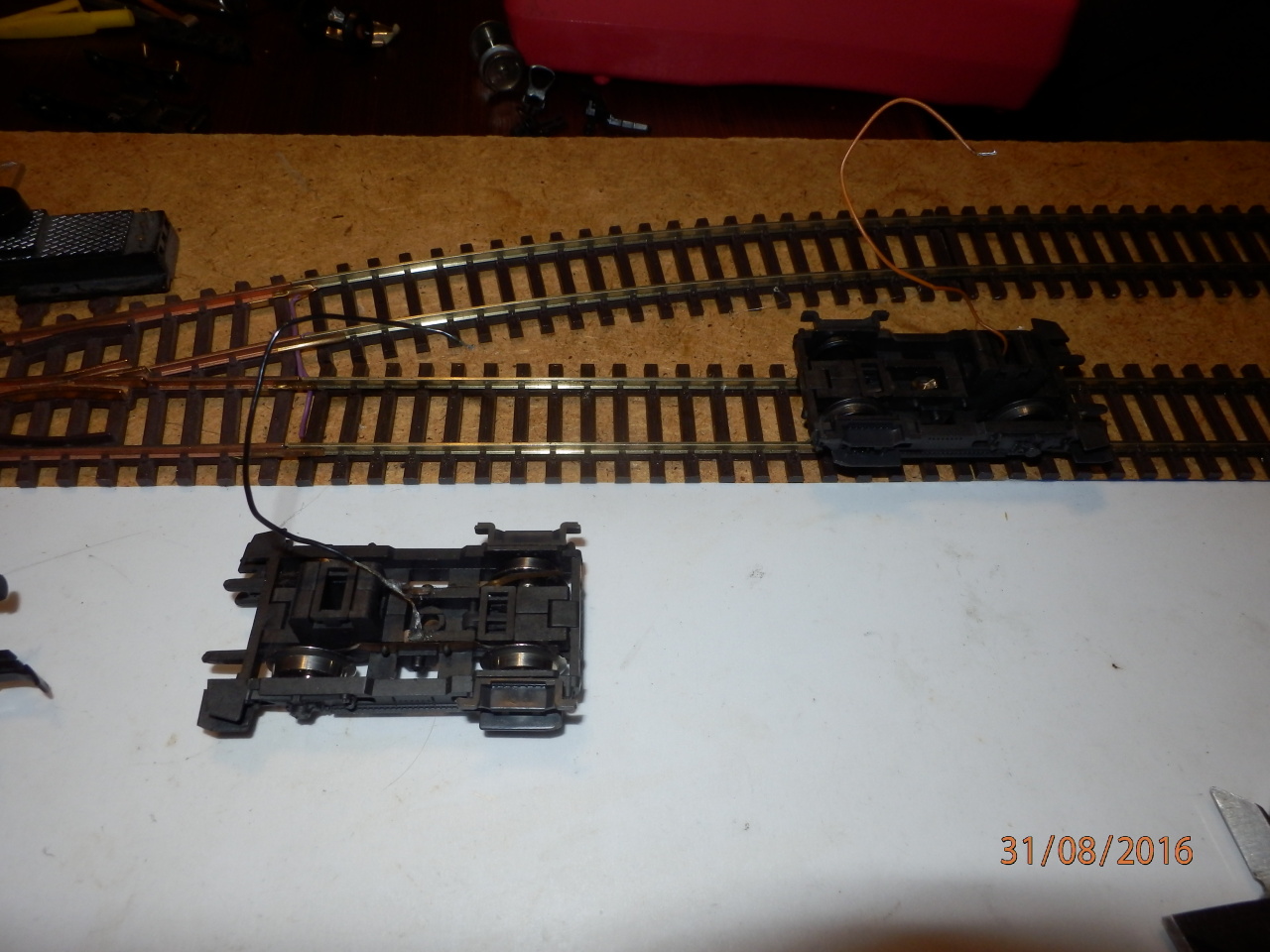

podvozky vagónu |

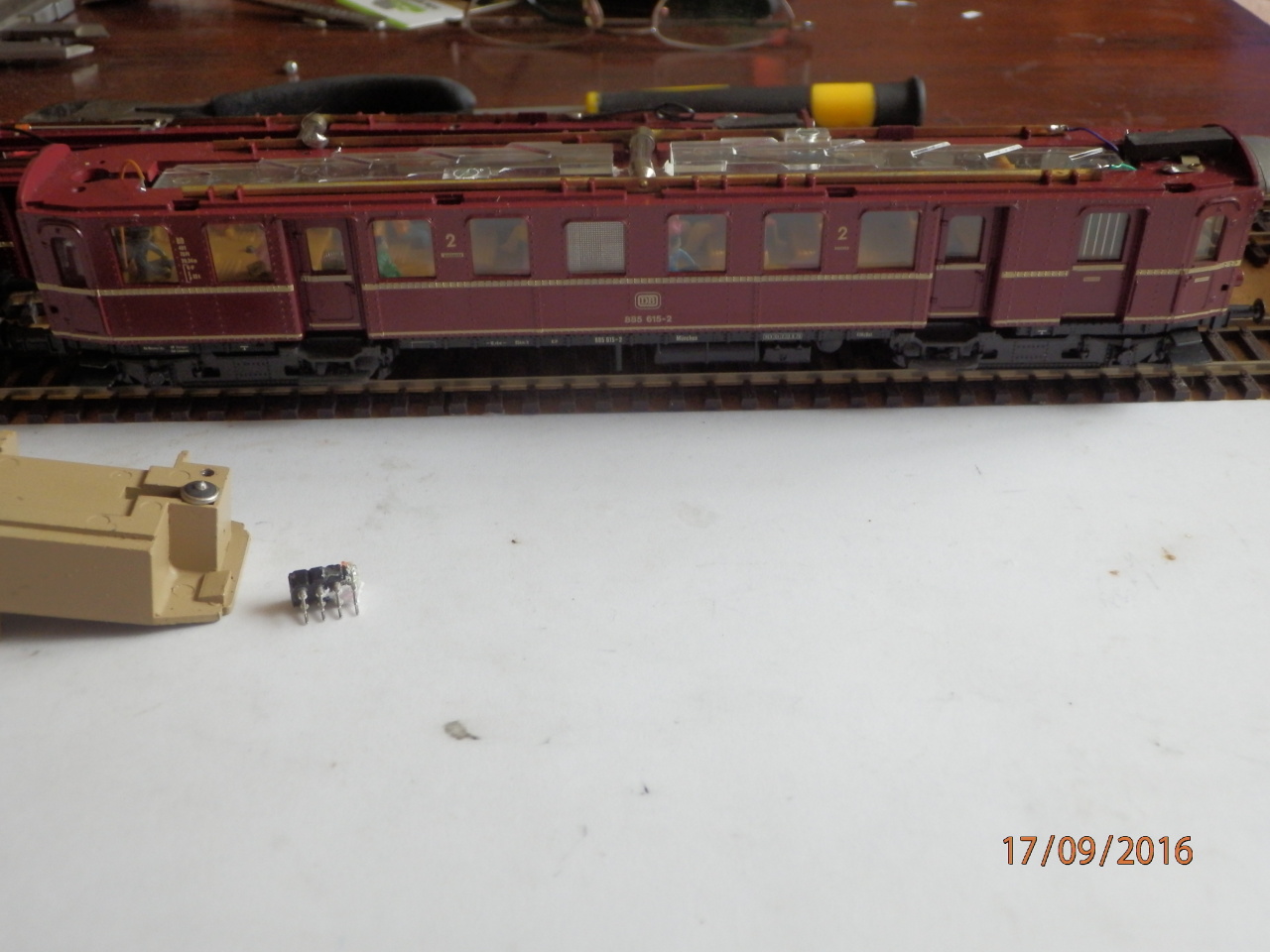

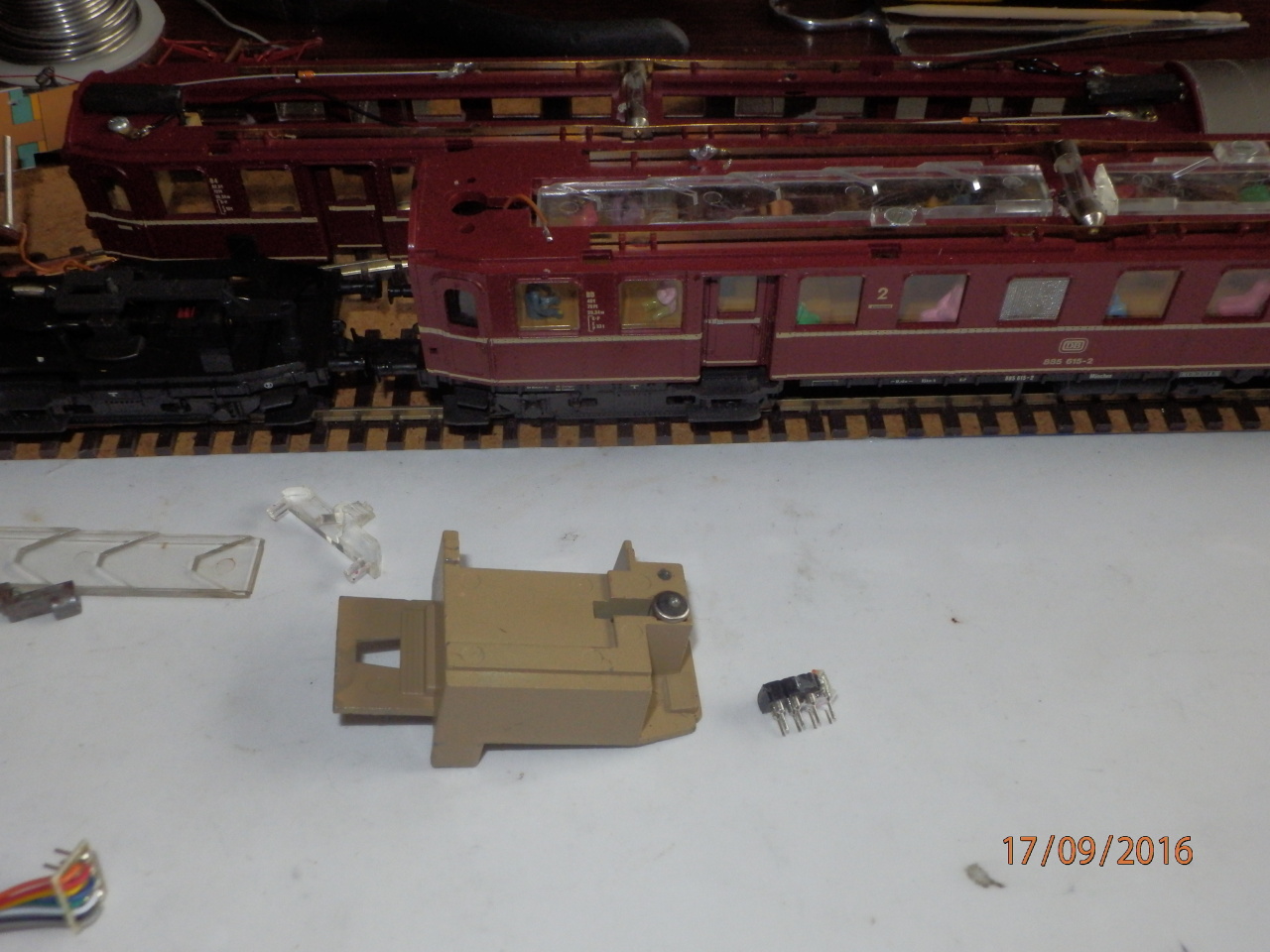

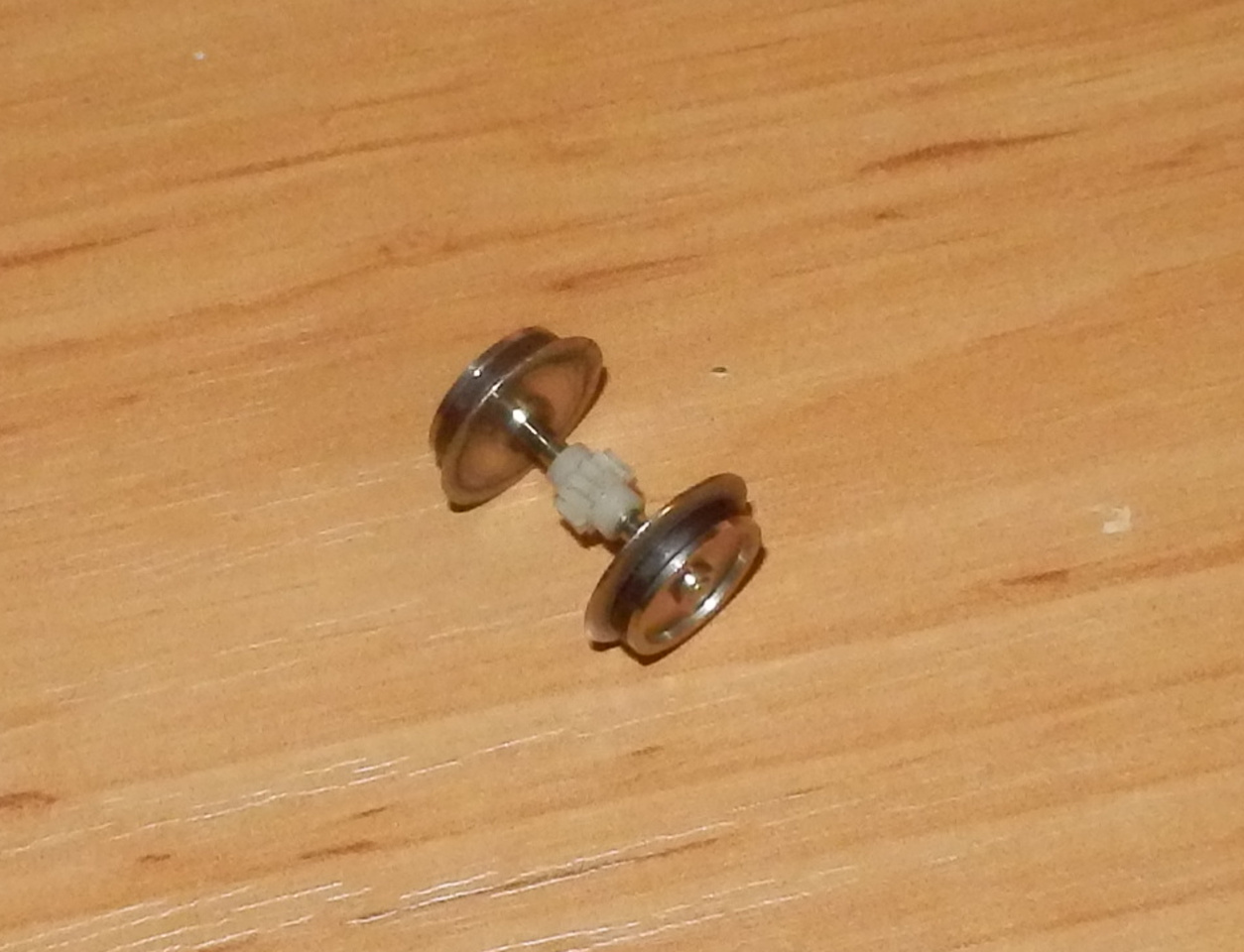

přípojný vagón má sedadla a je již s lidičkami. Pohled na vnitřní světla | připojení řídícího vozu s přípojným a konektor na propojení obou vozů | koleka :-) ožubená :-p |
![]() |
![]() |
||||

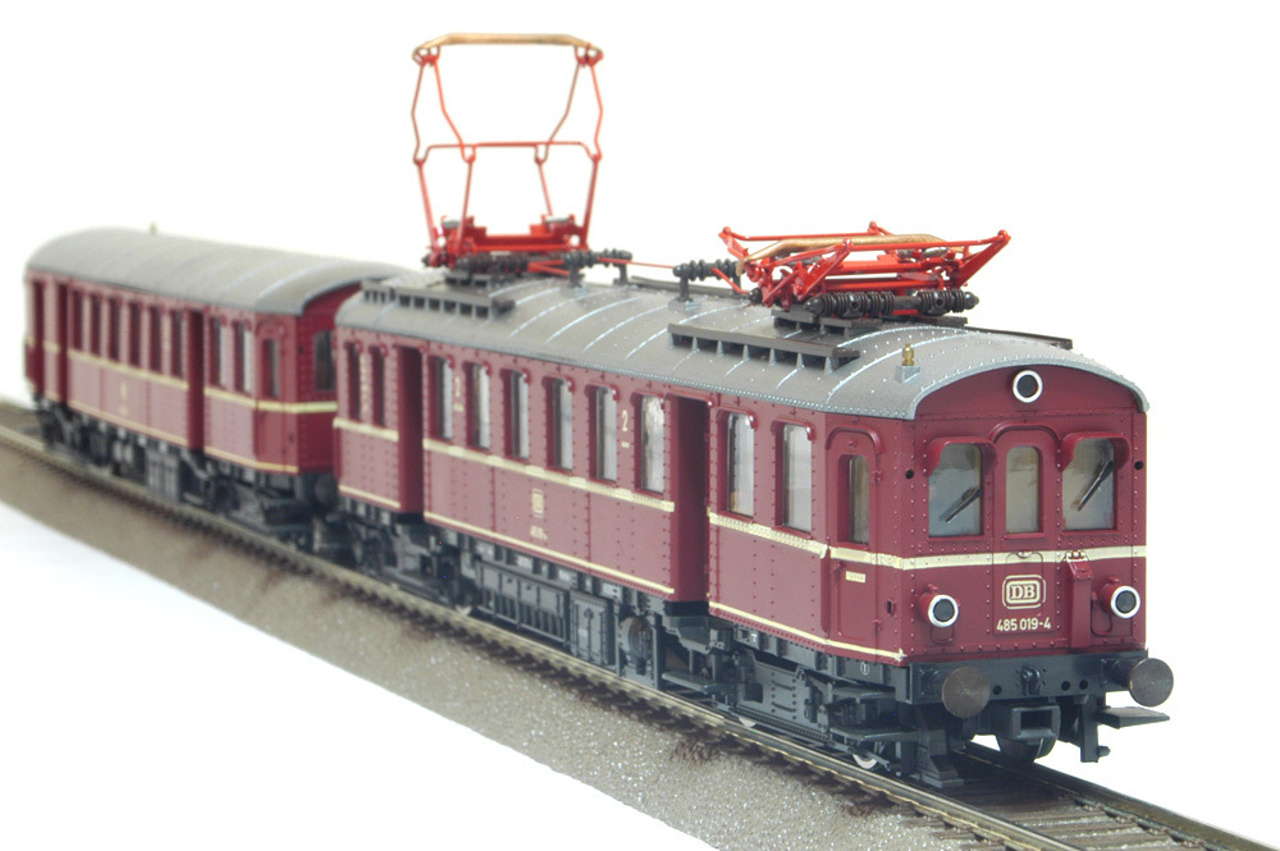

digitální elektrická souprava BR-485 svítící - i na kolejišti | |||||
A jen tak pro doplnění: mám ji nastavenou na CV85, dekodér Lenz Standard. Vozy jsou propojeny 3 žil kablíkem pro ovládání koncových LED světel, kterými jsem nahradil původní žárovkové světla. Totéž pro vnitřní osvětlení. Odběr napájení z pantografu u digítálu není třeba řešit. Propojení obou vozů mi dalo dost práce, aby bylo co nejméně vidět a bylo spolehlivé. Na kolejišti je na soupravu krásný pohled. |
|||||
